孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。 孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀組成，廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使用可靠等特點。
孔板節流裝置是標準節流件可不需標定直接依照 標準生產，
1. 標準GB2624-81<流量測量節流裝置的設計安裝和使用>；
2.國際標準ISO5167<國際標準組織規定的各種節流裝置>；
3.化工部標準GJ516-87-HK06。

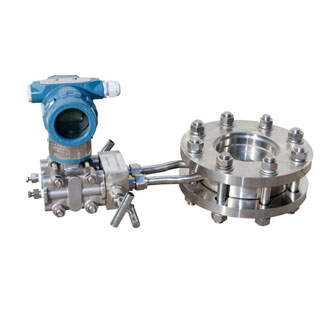

一體化孔板流量計
產品特點：
▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板流量計計算采用國際標準與加工
▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
孔板流量計
智能型特點
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲智能孔板流量計其量程可自編程調整。
▲可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
智能型技術指標
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓
節流裝置適用范圍及有關技術指標：
節流件名稱 | 適用管道 （DN mm） | 適用直徑比B（d/D） | 應用特點 | 流出系數不確定度Ec% | 設計標準 | |
角接取壓標準孔板 |
環室式 | 50－500 50－500 | 0.2－0.75 0.2－0.75 | 適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 | 0.6－0.75% | ISO5167 GB/T2624－93 |
夾緊環式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清潔流體流量的測量 | |||
斜鉆孔式 | 450－1000（3000） | 0.2－0.75 | ||||
法蘭取壓標準孔板 | 50－1000 | 0.2－0.75 | 易于清除污物，適用于各種介質
| 0.6－0.75% | ISO5167 GB/T2624－93 | |
徑距取壓標準孔板 | 50－1000 | 0.2－0.75 | ||||
角接取壓標準噴嘴 （ISA1932噴嘴） | 50－500 | 0.3－0.8 | 壓損小，壽命長，尤其適用于蒸汽流量測量 | 0.8－1.2% | ISO5167 GB/T2624－93 | |
長徑噴嘴 | 50－630 | 0.2－0.8 | 壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 | 2.0% | ISO5167 GB/T2624－93 | |
經典文丘利管 | 機械加工式 | 100－800 | 0.2－0.8 | 壓力損失小，所需直管段小于孔板、噴嘴 | 1.0% | ISO5167 GB/T2624－93 |
粗焊鐵板式 | 200－1200（2000） | 0.4－0.7 | 1.5% | |||
文丘利噴嘴 | 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 GB/T2624－93 | |
1/4圓孔板 | 25－150 | 0.245－0.6 | 適用于低雷諾數 | 2.0－2.5% | DIN BS | |
錐形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.0% | BS | |
圓缺孔板 | 50－1500 | 0.32－0.8 | 適用于贓污，有氣泡析出或含有固體微粒的流體測量。 | 1.5% | DIN | |
偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | ||
小孔板 | 12.5－40 | 0.2－0.75 | 適用于小管道流量測量 | 0.75% | ASME | |
透鏡式孔板 | 12.5－150 | 0.2－0.75 | 適用于高壓常溫小管道流量測量 | 0.6－0.75% | ISO5167ASME | |
端頭孔板 | 大于等于15 | 0.2－0.62 | 1.5－2.0% | |||
雙重孔板 | 25－400 | 0.2－0.8 | 適用于大流量測量 | |||
限流孔板 | ||||||
名稱 | 型號 | 取壓方式 | 公稱管徑 | 公稱壓力（MPa） | 執行標準（結構） |
標準孔板 | LGB | 角接（環室取壓） | 50～400 | 小于10 | GB2624 K07（蘭化）DG |
LGB-Z | 角接（鉆孔取壓） | 400～2000 | 小于1.6 | ||
LGB | 環室（八槽） | 50～400 | 小于32 | 流量測量手冊 | |
LGB | 環室（無法蘭焊接式） | 50～275 | 小于28.22 | 流量測量手冊DG0711～0718 | |
LGB-F | 法蘭取壓 | 50～800 | 小于2.5 | GB2624 K06（蘭化） | |
LGB-F | 法蘭取壓 | 50～400 | 4.0～40 | GB2624 K06（蘭化）石化 | |
LGB-J | 徑距取壓 | 50～760 | 小于10 | GB2624 | |
標準噴咀 | LGP | 角接（環室取壓） | 50～400 | 小于10 | GB2624 流量測量手冊 |
LGP-Z | 角接（鉆孔取壓） | 400～500 | 小于1.6 | ||
LGP | 環室（八槽） | 50～300 | 小于32 | 流量測量手冊 | |
LGP | 環室（高壓透鏡墊式） | 15～150 | 小于32 | ||
LGP | 環室（無法蘭焊接式） | 175～350 | 小于17.36 | DG 0702～0710 | |
長徑噴咀 | LGC-J | 徑距取壓 | 50～630 | 小于16 | GB2624 |
1/4圓孔板 | LGH | 角接取壓 | 50～260 | 小于10 | GB2624 流量測量手冊 |
LGH-F | 法蘭取壓 | 50～200 | 小于6.4 | ||
文丘里噴咀 | LGL | 角接取壓 | 65～500 | 小于2.5 | |
文丘里管 | LGW | 特殊取壓 | 50～1200 | 小于2.5 | |
雙文丘里管 | LGW-S | 特殊取壓 | 小于1000 | 小于0.6 | |
小管徑孔板 | LGX | 角接取壓 | 12～40 | 小于6.4 | K07（蘭化） |
LGX-F | 法蘭取壓 | 12～40 | 小于6.4 | 企業標準 | |
高壓透鏡墊 | LGT | 角接取壓 | 50～150 | 小于32 | 流量測量手冊 |
圓缺孔板 | LGQ | 角接（環室取壓） | 100～400 | 小于1.6 | |
LGQ-Z | 角接（鉆孔取壓） | 400～1000 | 小于1.6 | ||
LGQ-F | 法蘭取壓 | 100～350 | 小于6.4 | ||
雙重孔板 | LGS | 角接取壓 | 100～400 | 小于6.4 | |
偏心孔板 | LGN | 角接取壓 | 100～1000 | 小于6.4 | |
限流孔板 | LG-XL | 10～300 | 小于6.4 | 企業標準 | |
錐形入口孔板 | LGR | 角接取壓 | 25～1000 | 小于10 | GB2624 |
機翼測風裝置 | LJY | 特殊取壓 | 少于1000 | 小于0.6 | 企業標準 |
孔板流量計選型：
型號 | 說 明 | |||||||||
LG | 節流裝置 | |||||||||
代號 | 按其結構特征的兩大基本分類 | |||||||||
K | 孔板 | |||||||||
P | 噴嘴等 | |||||||||
代號 | 公稱壓力（105Pa） | |||||||||
2.5 | 2.5 | |||||||||
10 | 10 | |||||||||
16 | 16 | |||||||||
25 | 25 | |||||||||
64 | 64 | |||||||||
100 | 100 | |||||||||
200 | 200 | |||||||||
代號 | 口徑 | |||||||||
10～1600 | 10～1600mm | |||||||||
代號 | 按其結構形式細分 | |||||||||
H | 標準孔板（環室） | |||||||||
Y | 標準孔板（法蘭） | |||||||||
K | 標準孔板（鉆孔） | |||||||||
I | ISA 1932噴嘴 | |||||||||
L | 長徑噴嘴 | |||||||||
W | 文丘利噴嘴 | |||||||||
G | 經典文丘利管 | |||||||||
S | 雙重孔板 | |||||||||
Q | 圓缺孔板 | |||||||||
Z | 錐形入口孔板 | |||||||||
R | 1/4圓孔板 | |||||||||
P | 偏心孔板 | |||||||||
N | 整體（內藏）孔板 | |||||||||
X | 楔形孔板 | |||||||||
T | 不在上述之列的特殊節流裝置 | |||||||||
代號 | 介質 | |||||||||
1 | 液體 | |||||||||
2 | 氣體 | |||||||||
3 | 蒸汽 | |||||||||
4 | 高溫液體 | |||||||||
代號 | 補償形式 | |||||||||
N | 不帶壓力、溫度補償 | |||||||||
P | 帶壓力補償輸出 | |||||||||
T | 帶溫度補償輸出 | |||||||||
Q | 帶壓力、溫度補償輸出 | |||||||||
代號 | 變送器差壓量程范圍 | |||||||||
0 | 微差壓量程 | |||||||||
1 | 低差壓量程 | |||||||||
2 | 中差壓量程 | |||||||||
3 | 高差壓量程 | |||||||||
代號 | 是否帶現場顯示 | |||||||||
W | 節流裝置傳感器 | |||||||||
X | 智能節流裝置（流量計） | |||||||||
代號 | 供電方式 | |||||||||
0 | 外接+24VDC供電 | |||||||||
1 | 3.6V電池供電 | |||||||||
