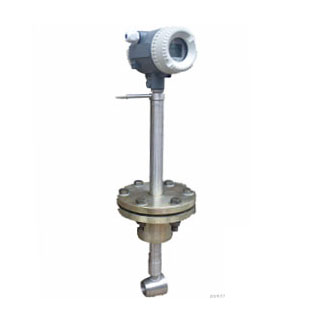

插入式渦輪流量計

一、概述（切向）（軸向）型插入式渦輪流量流量計（簡稱傳感器）與顯示儀表配套，組成插入式渦輪流量計，可以廣泛用于大口徑管道源水，循環水，凈水等液體流量和總量的測量。
二、產品特點

特點	特點
抗雜質能力強，切向式葉輪在轉動時可隨時釋放流體中懸浮雜物，使其不纏繞在切向式葉輪的葉片上。	傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。
抗電磁干擾和抗振能力強。	抗電磁干擾和抗振能力強。
傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。	更換葉輪和軸承后，儀表系數不變。
更換葉輪和軸承后，儀表系數不變。	流量范圍寬，下限流速低。
流量范圍寬，下限流速低。	成套流量計對流體總量的計量誤差小。
成套流量計對流體總量的計量誤差小。	幾乎無壓力損失，節省動力電耗。
幾乎無壓力損失，節省動力電耗。	傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。
傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。	有截止閥的傳感器，安裝和拆卸時都不須斷流。
有截止閥的傳感器，安裝和拆卸時都不須斷流。	水平，豎直，傾斜的管道均可使用。
水平，豎直，傾斜的管道均可使用。	成套流量計的購置，安裝和維修費用低。
成套流量計的購置，安裝和維修費用低。

基本參數

度	±5% 、±2.5%
插入式深度	當被測管道內徑（DN）≤1050mm時，插入深度為： RZ-LWCA：0.5×DN-20mm LWCB：0.5×DN
公稱壓力	1.0 MPa
被測液體溫度	-20℃~120℃
環境溫度	-20 ℃~70 ℃
傳感器至顯示儀表的距離	可達1000m以上
對直管段長度的要求	傳感器上游直管段長度應不小于20DN，下游直管段長度不應小于7DN，以確保測量度。若直管段長度不能滿足此要求，可在具備現場標定條件的情況下進行現場標定后，采用現場標定的儀表系數K。

插入式渦輪流量計儀表選型
